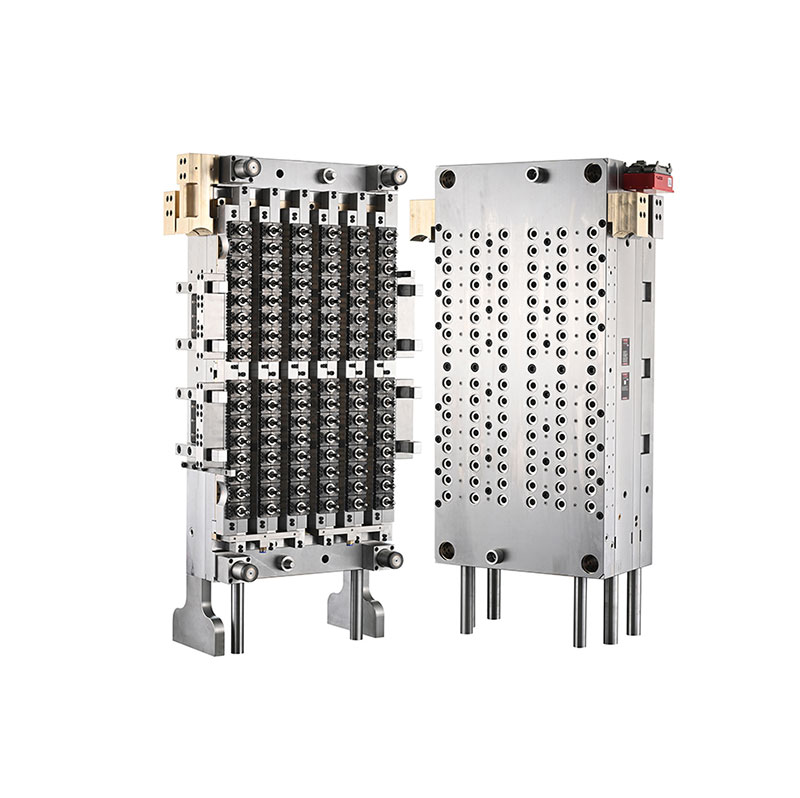

Daelong, proizvajalec kalupov za brizganje s sedežem na Kitajskem z več kot 30-letnimi izkušnjami v industriji, ponuja rešitve natančnih orodij za proizvodnjo plastične embalaže v velikih količinah. The96-Cavity 29 25 Neck Pet Predoblik Kalup z Vratom Igelnega Ventilaje zasnovan za zahtevno proizvodnjo predoblik PET, ki združuje postavitev z velikimi votlinami, nadzorovan sistem vročega teka in združljivost z avtomatizirano proizvodno opremo za podporo doslednega izhoda za aplikacije pakiranja pijač, hrane in dnevnih kemikalij.
Visokozmogljiv kalup za predoblikovanje PET neposredno vpliva na proizvodno učinkovitost, konsistenco dimenzij, izkoristek materiala in kakovost plastenk na koncu. Konfiguracija s 96 votlinami omogoča proizvajalcem, da izdelajo več predoblik v vsakem ciklu vbrizgavanja, medtem ko toplotočni sistem zapornega ventila z iglo pomaga nadzorovati dovajanje taline pri posameznih zapornicah. Za proizvajalce, ki uporabljajo združljive stroje za brizganje Nestal in robotsko avtomatizacijo s petimi postajami, lahko prava zasnova kalupa podpira stabilno in ponovljivo proizvodnjo. Ta članek pojasnjuje načela delovanja kalupa, ključne izbire materialov, inženirske prednosti, izbirna merila, zahteve glede vzdrževanja in praktične pomisleke za ocenjevanje naložbe v kalupe PET z visoko votlino.
Predoblike PET so brizgane komponente, ki se nato ponovno segrejejo in z raztegljivim pihanjem oblikujejo v steklenice ali druge posode. Njihove dimenzije, porazdelitev materiala, geometrija vratu in stanje površine vplivajo na učinkovitost končne embalaže.
Kalup s 96 votlinami vsebuje 96 posameznih položajev votlin, kar omogoča, da pravilno konfiguriran sistem za brizganje oblikuje do 96 predoblik v enem celotnem ciklu vlivanja. Ta ureditev je še posebej primerna za proizvajalce, ki iščejo znatno proizvodno zmogljivost, ne da bi se zanašali na številne ločene stroje za oblikovanje.
Specifikacija vratu 29/25 določa predvideno zasnovo zaključka vratu. Kupci morajo pred naročilom potrditi natančen profil navoja, mere tesnjenja, združljivost zapiranja in ustrezno risbo zaključka vratu. Te podrobnosti določajo, ali bo končna predoblika ustrezala predvidenemu postopku zamašitve in pihanja steklenice.
Glede na Daelongove informacije o izdelku je ta kalup zasnovan za stroje za brizganje Nestal, opremljene z robotskim sistemom s petimi postajami. Dejansko združljivost je treba potrditi glede na kupčev model stroja, dimenzije plošče, kapaciteto vbrizgavanja in konfiguracijo avtomatizacije.
Pri brizganju z velikimi votlinami je enakomerna porazdelitev staljenega PET po vseh votlinah velik inženirski izziv. Spremembe v temperaturi taline, tlaku, uporu pretoka ali zmogljivosti vrat lahko povzročijo razlike v teži predoblike, videzu in natančnosti dimenzij.
Sistem vročih vrat z iglastim ventilom uporablja premični zatič ventila za nadzor odpiranja in zapiranja vrat. Sistem je zasnovan za upravljanje vstopa taline v vsako votlino in lahko pomaga ustvariti čistejša območja vrat in bolj dosledno polnjenje, če je pravilno zasnovan, vzdrževan in sinhroniziran s postopkom vbrizgavanja.
Daelong za ta model določa vroče kanalske ventile serije PC-VG. Končni rezultati so odvisni od celotne zasnove vročega kanala, stanja zatiča ventila, nadzora temperature, nastavitev vbrizgavanja, učinkovitosti hlajenja in priprave PET smole. Kupci bi morali zahtevati preizkus kalupa in oceno vzorca, da preverijo delovanje v svojih dejanskih pogojih delovanja.
Izbira materiala je bistvenega pomena za kalup za predoblikovanje PET z veliko votlinami, ker posamezne komponente doživljajo različne kombinacije toplote, pritiska, trenja in ponavljajočih se mehanskih gibov. Ustrezna orodna jekla in materiali za vroče kanale pomagajo podpirati dimenzijsko stabilnost, odpornost proti obrabi in zanesljivo dolgoročno delovanje.
Naslednja tabela povzema materiale in tehnične informacije, ki jih je za ta kalup objavil Daelong.
| Komponenta | Določen material | Objavljeno Trdota | Inženirski namen |
|---|---|---|---|
| Votlina in jedro | Nemčija 2316 jeklo | HRC 42–45; natančno utrjevanje do HRC 50–54 | Oblikuje geometrijo predoblike in podpira odpornost proti obrabi |
| Ovratni obroč | Nemčija 2316 jeklo | HRC 45–50 | Oblikuje zaključek vratu in vmesnik za zapiranje |
| Zatič ventila | Japonsko jeklo SKD51 | HRC 58–60 | Nadzoruje odpiranje in zapiranje vrat |
| Vroče tekoča šoba | Berilijev baker v ZDA | HRC 37 | Podpira prenos toplote v sklopu šob |
| Kolektorska plošča | jeklo H13 | HRC 35–38 | Podpira strukturo zbiralnika vročih kanalov |
| Osnovna plošča | Orodno jeklo P20 | HRC 27–32 | Zagotavlja strukturno podporo za sestav kalupa |
Opomba: Zgornje vrednosti trdote sledijo objavljenim specifikacijam na strani izdelka. Kupci morajo potrditi končne materialne certifikate, stanje toplotne obdelave, specifikacije komponent in inšpekcijske zapise v odobreni tehnični dokumentaciji.
Daelong poroča tudi o tolerancah strojne obdelave 0,003–0,005 mm, medsebojni zamenljivosti komponent do 90 % in koncentričnosti debeline stene predoblike ±0,0075 mm pri L = 100 mm. To so pomembne tehnične ocene; o njihovih merilnih metodah, lokacijah pregledov in merilih sprejemljivosti se je treba dogovoriti pred prevzemom proizvodnje.
Glavna prednost konfiguracije s 96 votlinami je njena sposobnost oblikovanja številnih predoblik v vsakem ciklu. V kombinaciji z ustrezno velikim strojem za brizganje, uravnoteženim polnjenjem, učinkovitim hlajenjem in avtomatiziranim rokovanjem lahko ta postavitev pomaga proizvajalcem povečati proizvodnjo in hkrati bolje izkoristiti proizvodni prostor.
Vendar pa je dejansko število sprejemljivih predoblik, proizvedenih na uro, odvisno od časa cikla, razpoložljivosti stroja, stabilnosti procesa, načrtovanega vzdrževanja in odstotka zavrnjenih delov. Načrtovanje proizvodnje bi zato moralo uporabljati preverjene podatke o poskusih in ne samo štetje votlin.
Konsistentna teža predoblike, mere vratu in debelina stene so bistvenega pomena za vlivanje z raztegljivim pihanjem. Razlike med votlinami lahko povzročijo neenakomerno porazdelitev materiala, nedosledno trdnost steklenice ali povečano stopnjo zavrnitve.
Dobro zasnovan vroč tekoči kanal, natančno izdelane komponente kalupa in uravnoteženo hlajenje lahko pomagajo zmanjšati ta odstopanja. Rutinsko vzorčenje in identifikacija votlin sta uporabna za odkrivanje težav, preden prizadenejo veliko proizvodno serijo.
Daelong opredeljuje zamenljivo strukturo votline kot eno od inženirskih prednosti kalupa. Zamenljive komponente lahko poenostavijo ciljno vzdrževanje, ker je obrabljen ali poškodovan del mogoče servisirati brez zamenjave celotnega sklopa kalupa.
Kupci morajo potrditi dejanski obseg zamenljivosti, razpoložljivost rezervnih delov, postopke zamenjave in zahteve glede preverjanja dimenzij. Te podrobnosti pomagajo vzdrževalnim ekipam oceniti izpade in pripraviti ustrezne rezervne zaloge.
Visokohitrostna proizvodnja predoblik je odvisna od več kot zmogljivosti brizganja. Robotska oprema za rokovanje, hlajenje, transport, inšpekcijo in pihanje mora delovati skupaj. Združljivost s predvidenim sistemom avtomatizacije pomaga zmanjšati ročno rokovanje in podpira bolj predvidljiv delovni tok proizvodnje.
Zaradi zaključka vratu 29/25 in postavitve 96 votlin je ta vrsta kalupa primerna za postopke pakiranja, ki zahtevajo znatne količine predoblik PET. Primernost končne steklenice je odvisna od zasnove vratu, teže predoblike, stopnje smole, geometrije steklenice in predvidenih pogojev polnjenja.
Ni vsak zaključek vratu 29/25 zamenljiv z vsakim pokrovčkom steklenice ali polnilno linijo. Proizvajalci bi morali preveriti risbe zapiral, funkcije, ki preprečujejo nedovoljeno poseganje, zahteve za tesnjenje in veljavne standarde pakiranja, preden se zavežejo oblikovanju kalupa.
Izbira kalupa z veliko votlinami zahteva pregled celotnega proizvodnega sistema in ne samo primerjavo števila votlin ali nabavnih cen. Tehnično ustrezen kalup se mora ujemati s strojem, smolo, zasnovo steklenice, ciljem proizvodnje in viri vzdrževanja, ki so na voljo v tovarni.
Za dodatne podrobnosti o izdelku si oglejte Daelongov kalup za predoblike PET s 96 votlinami in 29/25 vratom z vratci z iglastim ventilom in njegov širši nabor rešitev za kalupe za PET.
Celo natančno izdelan kalup zahteva redno vzdrževanje, da ohrani dosledno delovanje. V sistemu s 96 votlinami lahko majhna težava, ki vpliva na več votlin, povzroči veliko število okvarjenih delov, če ostane neodkrita.
Preventivno vzdrževanje lahko zmanjša nepričakovane izpade in naredi zamenjavo komponent bolj predvidljivo. Ustrezen interval vzdrževanja mora temeljiti na pogojih proizvodnje, kakovosti smole, delovnih urah, rezultatih pregledov in priporočilih proizvajalca.
Kalup za predoblikovanje PET s 96 votlinami vsebuje 96 votlin za vlivanje in lahko proizvede do 96 predoblik na celoten cikel vbrizgavanja, ko vse votline delujejo pravilno. Dejanska proizvodnja je odvisna od časa cikla, zmogljivosti stroja in stopnje sprejemljivosti izdelka.
Oznaka 29/25 označuje predvideno konfiguracijo vratu. Natančne mere in vmesnik za zapiranje je treba potrditi z odobreno inženirsko risbo, da se zagotovi združljivost z izbrano zasnovo pokrovčka in steklenice.
Sistem vrat z igličastim ventilom nadzoruje vstop taline skozi premične zatiče ventila. Z ustrezno zasnovo in nastavitvami postopka lahko izboljša konsistenco vrat, podpira nadzorovano polnjenje in zmanjša določene napake, povezane z vrati pri brizganju velikih količin.
Daelong določa združljivost s stroji za brizganje Nestal, opremljenimi s petstopenjskim robotskim sistemom. Pred naročilom je treba potrditi natančen model stroja in zahteve za vmesnik, vključno s silo vpenjanja, zmogljivostjo vbrizgavanja, dimenzijami plošče in podrobnostmi avtomatizacije.
Objavljene specifikacije vključujejo nemško jeklo 2316 za votlino, jedro in vratni obroč; Japonsko jeklo SKD51 za zatič ventila; berilijev baker za toplotočno šobo; H13 jeklo za razdelilno ploščo; in orodno jeklo P20 za osnovno ploščo. Končne zahteve glede materiala in trdote je treba potrditi v specifikaciji nakupa.
Proizvajalci morajo vzdrževati uravnotežene temperature vročega toka, ustrezne parametre vbrizgavanja, učinkovito hlajenje in čiste površine za oblikovanje. Redno vzorčenje od votline do votline in preventivno vzdrževanje pomagata prepoznati odstopanja, preden povzročijo množične zavrnitve.
Navedite risbo vratu, težo in mere predoblike, predvideno uporabo steklenice, model stroja za brizganje, proizvodni cilj, specifikacije smole, zahteve za avtomatizacijo in želeni razpored dostave. Te podrobnosti proizvajalcu pomagajo oceniti združljivost in pripraviti natančnejši predlog.
Kalup za predoblikovanje PET s 96 votlinami in sistemom vrat z iglastim ventilom je lahko dragocena naložba za proizvajalce embalaže, ki iščejo visoko proizvodno zmogljivost, ponovljivo kakovost predoblik in združljivost z avtomatiziranimi postopki brizganja. Njegova dolgoročna vrednost je odvisna od natančnega inženiringa, ustreznih materialov, uravnoteženega polnjenja in hlajenja, zanesljive integracije stroja in discipliniranega vzdrževanja.
Daelong združuje svoje izkušnje pri izdelavi kalupov za brizganje z zasnovo izdelka, namenjenega obsežni proizvodnji predoblik PET. Preden se odločijo za nakup, morajo proizvajalci oceniti tehnične risbe, potrditi združljivost strojev in določiti jasna merila sprejemljivosti za preskuse kalupov in končno dostavo.
